Dispositif à anneaux pour tours autres marques - R50A

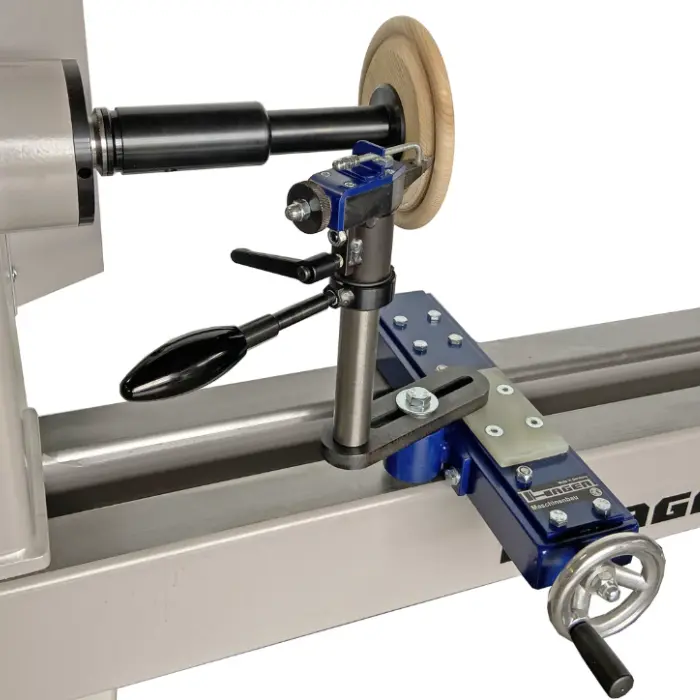

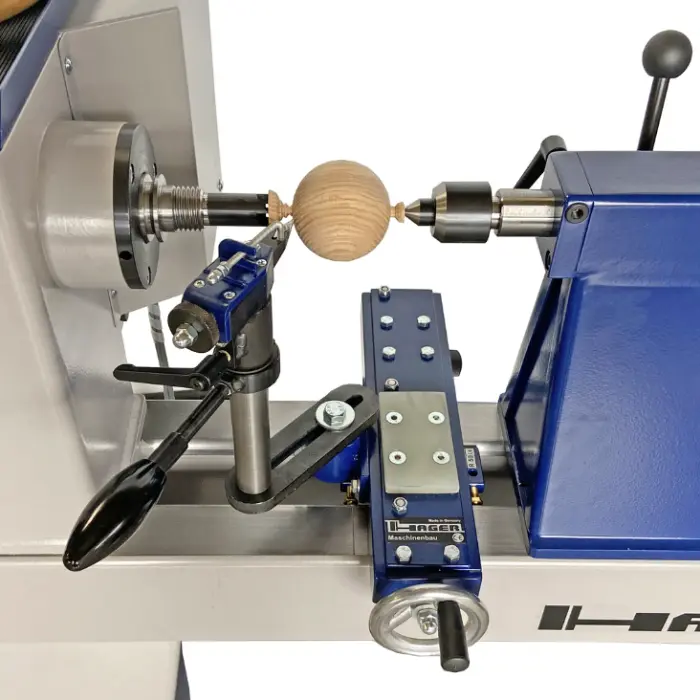

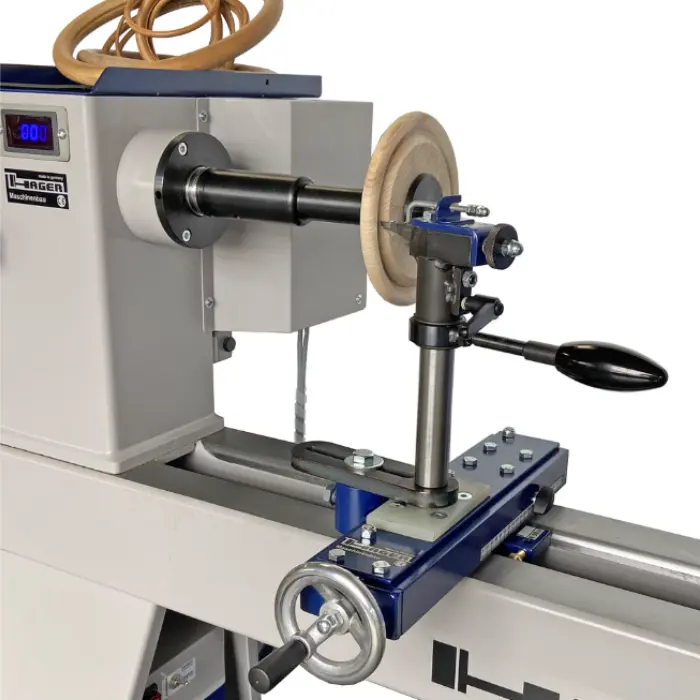

Le dispositif à anneaux Hager R50A dans cette version est conçu pour les tours à bois de marques tierces. Le réglage de la taille et du diamètre de l'anneau s'effectue en continu via une broche filetée graduée. Le porte-outil est équipé d'une plaquette en carbure HW08 sur support spécial. Un arbre de rallonge d'environ 220 mm, fileté M33 × 3,5 (DIN 800), est inclus pour la mise en rotation de la bague ; il est fixé par une vis à six pans M12 × 40 mm avec centre et 2 rondelles de serrage. La butée de profondeur est pivotante. Le dispositif est complété par une plaque en plastique stabilisante avec serrage latéral. La hauteur de pointe minimale requise est de 180 mm ; pour une machine à hauteur de pointe de 250 mm, le diamètre maximum obtenu est Ø 500 mm.

Caractéristiques :

• Compatibilité : tours à bois de marques autres que Hager

• Diamètre maximal d'anneau : Ø 500 mm (pour hauteur de pointe 250 mm)

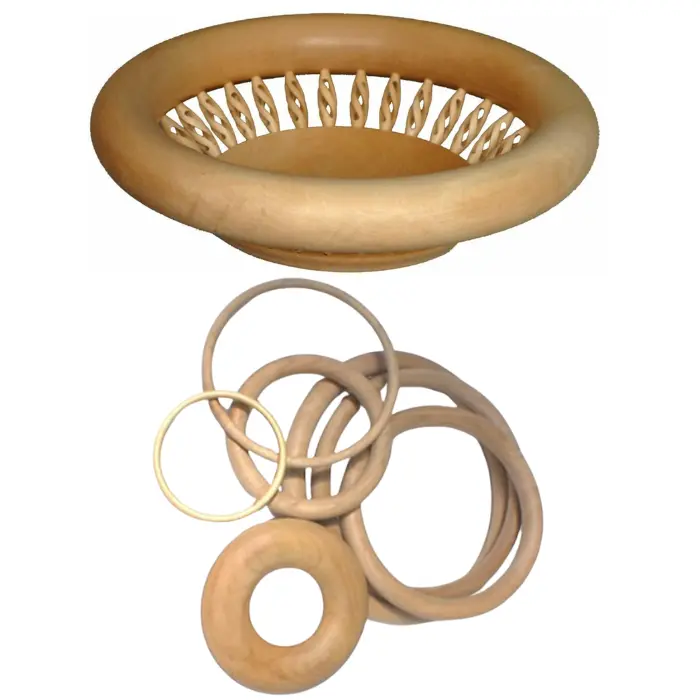

• Épaisseur d'anneau réalisable : 8 à 60 mm

• Réglage taille et diamètre : continu, par broche filetée avec échelle

• Butée de profondeur : pivotante

• Filetage arbre de rallonge : M33 × 3,5 (DIN 800)

• Longueur arbre de rallonge : environ 220 mm

• Hauteur de pointe minimale : 180 mm
