Gabarit de perçage précision grille Ø20 mm - Parf Guide System Mk II

Le UJK Parf Guide System Mk II (réf. 104779) est un système de gabarit destiné à percer avec précision des réseaux de trous de 20 mm à espacement 20 mm sur des établis multifonctions de type MFT ou équivalents. Il permet des coupes de gabarit à 45° et à 90°. Son principe repose sur le théorème de Pythagore, éliminant les erreurs cumulatives sur l'ensemble du plateau.

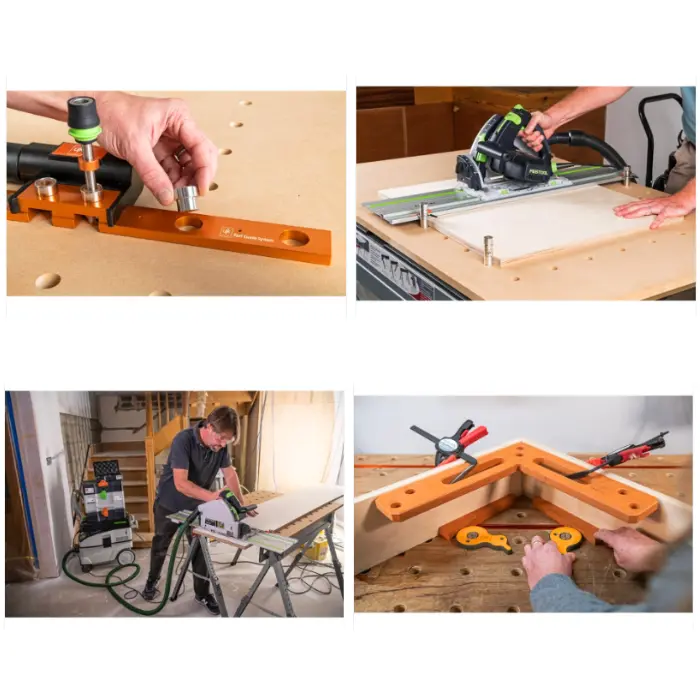

Les sticks de guidage d'une longueur de 1000 mm servent de référence de positionnement pour reporter la grille de perçage sur toute la surface du plan de travail. Le perçage s'effectue en deux étapes : d'abord des avant-trous Ø3 mm avec les guides haute précision à bagues en oilite, puis agrandissement au foret carbure Ø20 mm avec centreur. Ce système est la base du réseau de trous sur lequel s'appuient les accessoires UJK Parf (butées, valets, rails, serre-joints). Compatible avec les accessoires et butées Ø20 mm UJK et les systèmes MFT Festool.

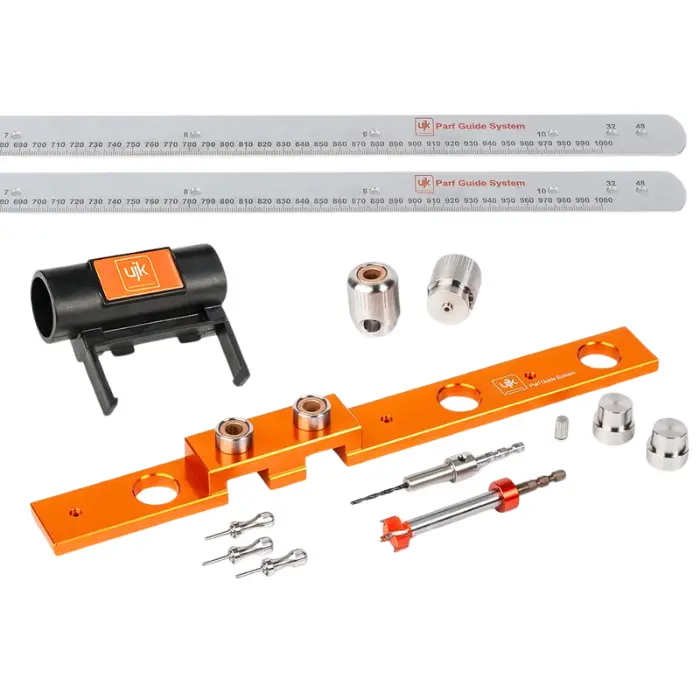

Contenu du kit :

• 2 règles Parf Mk II de 1000 mm

• 2 guides de perçage avec bagues en oilite

• 1 foret Ø3 mm + porte-embout Centrotec

• 3 piges de positionnement

• 1 bloc de perçage

• 1 foret carbure Ø20 mm avec centreur

• 2 butées basses UJK

• 1 sortie d'aspiration

Caractéristiques :

• Espacement des trous : 20 mm

• Longueur des règles : 1000 mm

• Angles de coupe supportés : 45° et 90°

• Type de produit : Gabarit de perçage de précision
