Goujon d'ancrage béton non fissuré Ø10×65 mm

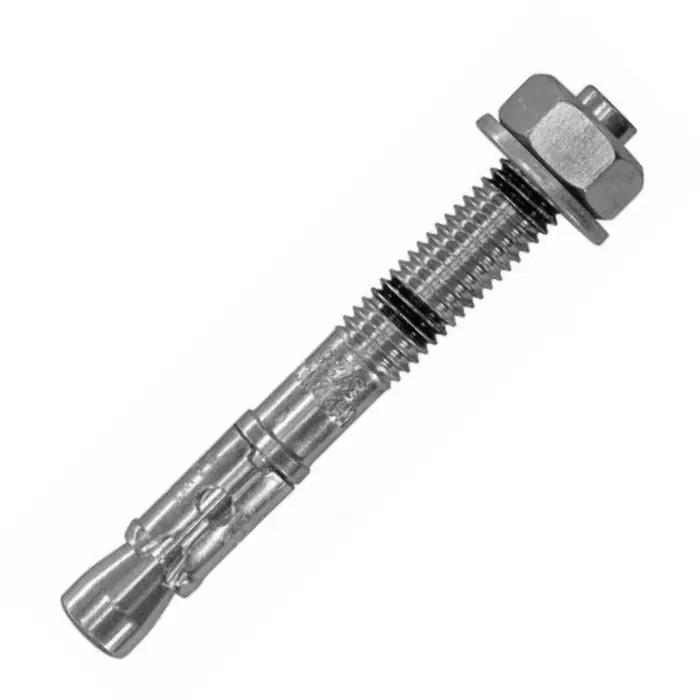

Le goujon d'ancrage Rawl R-XPT Ø10×65 mm est en acier forgé à froid avec finition zinguée. Il est conçu pour une pose traversante : le perçage (Ø11 mm recommandé) et la mise en place s'effectuent au travers de la pièce à fixer. Deux repères d'enfoncement permettent un positionnement précis. Le cône ovale est associé à 3 bagues d'expansion et 3 ergots anti-rotation. Le filetage long facilite la fixation. L'ancrage peut être réalisé à profondeur réduite pour éviter tout contact avec l'armature.

L'épaisseur maximale de la pièce à fixer est de 5 mm. La profondeur de perçage minimale est de 50 mm. Le couple de serrage préconisé est de 25 Nm. Compatible avec le béton non fissuré C20/25 à C50/60, le béton non armé, le béton armé et la pierre naturelle. Livré avec écrou et rondelle prémontés. Agréments : ETA 17/0183, liste d'aptitude SNCF, agrément SOCOTEC.

Caractéristiques :

• Diamètre : 10 mm

• Longueur : 65 mm

• Matériau : Acier forgé à froid

• Finition : Zinguée

• Épaisseur pièce à fixer (max) : 5 mm

• Profondeur de perçage (min) : 50 mm

• Couple de serrage : 25 Nm

• Norme : ETA 17/0183

• Support : Béton non fissuré C20/25-C50/60, béton non armé, béton armé, pierre naturelle
