Sphéreuse hauteur de pointe 565 mm - HKD565A

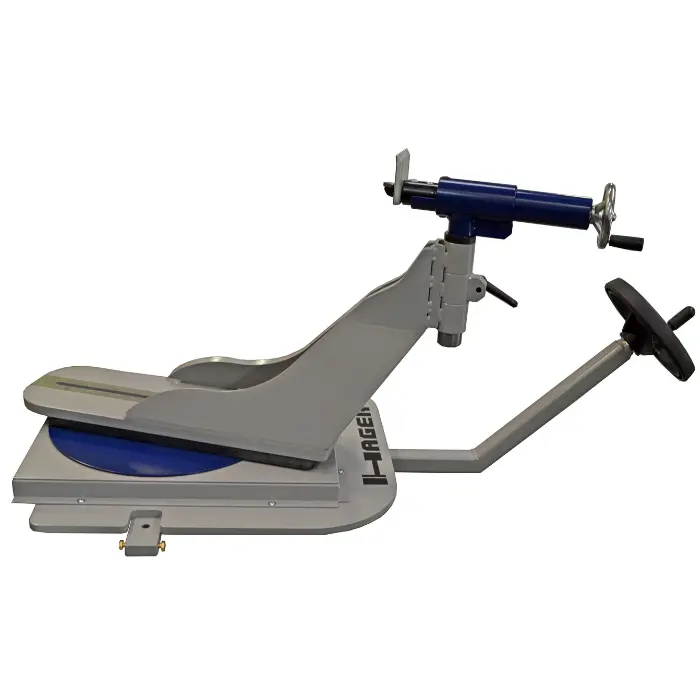

La Hager HKD565A est un dispositif de tournage de sphères conçu pour le tour à bois KHDE1130 avec une hauteur de pointe de 565 mm. Elle repose sur une plaque de base 600 × 600 mm avec réglage central et pattes de fixation, une plaque intermédiaire rectifiée 500 × 200 × 20 mm et une unité porteuse inclinée 600 × 200 × 20 mm. La rotation est commandée par vis sans fin avec réduction de vitesse et limiteur de couple réglable ; le volant d'entraînement est amovible. Le porte-outil est orientable et réglable en hauteur, monté sur un axe vertical de Ø 40 mm. Une couronne dentée sans jeu Ø 380 mm avec filetage externe LVD300 assure la précision de rotation. Une protection mobile contre les copeaux est incluse.

Livraison comprenant : 1 porte-outil Ø 20 mm avec plaquette carbure réversible HW3 ; 1 porte-outil Ø 20 mm avec couteau cloche HSS Ø 20 mm ; 1 entraîneur 4 pointes long Ø 80 mm réduit à Ø 50 mm (longueur 240 mm) ; 1 bague de réduction Ø 80 > Ø 50 mm ; 1 grand anneau de soutien avec serrage, perçage Ø 50 mm ; 1 anneau de soutien denté pour contre-pointe tournante ; 1 kit de calottes de ponçage Ø 120 mm avec perçages Ø 20 mm et Ø 50 mm ; mode d'emploi complet.

Caractéristiques :

• Tour compatible : KHDE1130

• Hauteur de pointe : 565 mm

• Diamètre de sphère maximal : 890 mm

• Plaque de base : 600 × 600 mm

• Plaque intermédiaire : 500 × 200 × 20 mm (rectifiée)

• Unité porteuse : 600 × 200 × 20 mm

• Couronne dentée : Ø 380 mm, filetage LVD300

• Axe de montage vertical : Ø 40 mm

• Hauteur totale de l'équipement : 120 mm

• Course de la pinole : 150 mm

• Diamètre du support outil : Ø 20 mm
